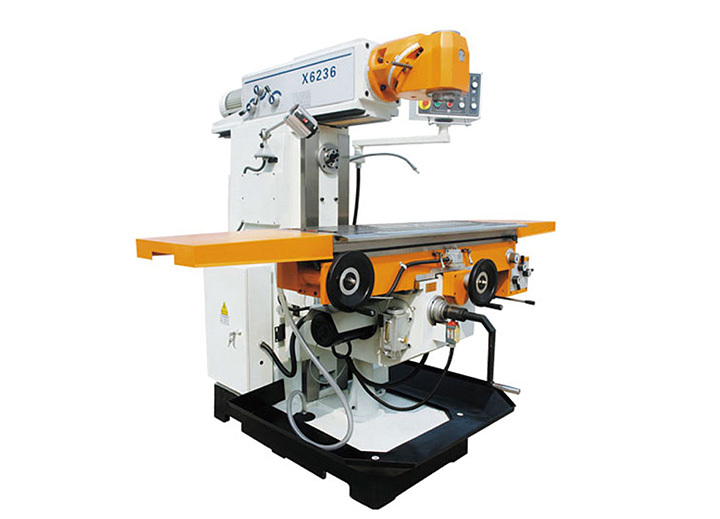

XA6236万能铣床

万能铣床质量稳定,操作方便,性能可靠。卧式铣床可用各种圆柱铣刀、圆片铣刀、角度铣刀、成型铣刀和端面铣刀加工各种平面、斜面、沟槽等。如果使用适当铣床附件,可加工齿轮、凸轮、弧形槽及螺旋面等特殊形状的零件,配置万能铣头、圆工作台、分度头等铣床附件,采用镗刀杆后亦可对中、小零件进行孔加工。加装立铣头,可用立铣刀进行切削加工,(立铣头为特殊附件) 可进一步扩大机床使用范围。本机床适用于各种机械加工

我要询价

产品简介

万能铣床质量稳定,操作方便,性能可靠。卧式铣床可用各种圆柱铣刀、圆片铣刀、角度铣刀、成型铣刀和端面铣刀加工各种平面、斜面、沟槽等。如果使用适当铣床附件,可加工齿轮、凸轮、弧形槽及螺旋面等特殊形状的零件,配置万能铣头、圆工作台、分度头等铣床附件,采用镗刀杆后亦可对中、小零件进行孔加工。加装立铣头,可用立铣刀进行切削加工,(立铣头为特殊附件) 可进一步扩大机床使用范围。本机床适用于各种机械加工工业。





产品介绍:
    万能铣床质量稳定,操作方便,性能可靠。卧式铣床可用各种圆柱铣刀、圆片铣刀、角度铣刀、成型铣刀和端面铣刀加工各种平面、斜面、沟槽等。如果使用适当铣床附件,可加工齿轮、凸轮、弧形槽及螺旋面等特殊形状的零件,配置万能铣头、圆工作台、分度头等铣床附件,采用镗刀杆后亦可对中、小零件进行孔加工。加装立铣头,可用立铣刀进行切削加工,(立铣头为特殊附件) 可进一步扩大机床使用范围。本机床适用于各种机械加工工业。
主要结构特点:
1.床身用来固定和支承铣床各部件。顶面上有供横梁移动用的水平导轨。前壁有燕尾形的垂直导轨,供升降台上下移动。内部
装有主电动机,主轴变速机构,主轴,电器设备及润滑油泵等部件。
2.横梁一端装有吊架,用以支承刀杆,以减少刀杆的弯曲与振动。横梁可沿床身的水平导轨移动,其伸出长度由刀杆长度
来进行调整。
3.主轴是用来安装刀杆并带动铣刀旋转的。主轴是一空心轴,前端有7:24的精密锥孔,其作用是安装铣刀刀杆锥柄。
4.纵向工作台纵向工作台由纵向丝杠带动在转台的导轨上作纵向移动, 以带动台面上的工件作纵向进给。台面上的T形槽用以
安装夹具或工件。
5.横向工作台横向工作台位于升降台上面的水平导轨上,可带动纵向工作台一起作横向进给。
6.转台转台可将纵向工作台在水平面内扳转一定的角度(正、反均为0~45°),以便铣削螺旋槽等。具有转台的卧式铣床称为
卧式万能铣床。
7.升降台可以带动整个工作台沿床身的垂直导轨上下移动, 以调整工件与铣刀的距离和垂直进给。
8.底座底座用以支承床身和升降台,内盛切削液。
● 有立式主轴和卧式主轴两种传动机构。立式主轴可立、卧铣两用,可铣削平面、斜面等,配置相应机床机构,还可加工螺旋槽、沟槽等。两节式回转铣头,可使主轴在任意角度回转及调整,一次装夹可完成多角多面等复杂零件的加工。
●卧式主轴锥孔可直接或通过附件安装各种圆柱铣刀、圆片铣刀、成型铣刀、端面铣刀等刀具,适于加工各种中、小型零件的平面、斜面、沟槽、孔、齿轮等。

技术参数:

参数项目

单位

XA6236

主轴锥孔锥度


724  ISO40() /ISO50()

立式主轴孔中心至立柱表面距离

mm

350-850

立式主轴端面至工作台面距离

mm

210-710

卧式主轴中心至工作台面距离

mm

0-500

卧式主轴中心至滑枕下平面距离

mm

175

主轴转速范围

r/min

11级)35-1600(立轴)

12级)60-1800(卧轴)

工作台尺寸

mm

1250×360

工作台行程(纵向/横向/垂向)

mm

1000/320/500

工作台纵/横向机动进给速度

mm/min

15-3708级)(快进540

工作台垂向机动升降速度

mm/min

590

工作台T型槽数/宽度/间距

mm

3/18/80

主传动电动机功率

kw

2.2(立)4(卧)

工作台机动进给电动机功率

W

750

升降台升降进给电动机功率

W

1100

冷却泵电动机功率

W

90

冷却泵流量

/

25

机床净重/毛重

kg

2400

外形尺寸

mm

2220×1790×2040
